2РМД30БПН24Ш5В1

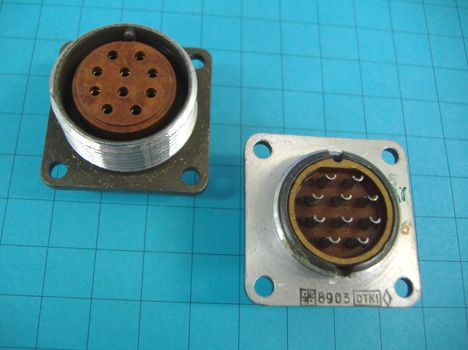

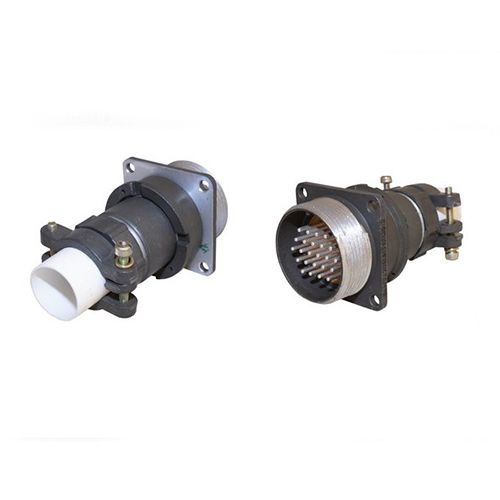

Соединитель 2РМД30БПН24Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Эксплуатационные характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 7 А.

  • Суммарная на соединитель: 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения : Не более 235,44 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : Рабочая от -60°C до +100°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее до 506 кПа, предельное до 12 кПа.

• Вибрация и удары : Выдерживает синусоидальную вибрацию и механические удары.

Этот разъем широко используется в радиоэлектронной аппаратуре общего и специального назначения.
