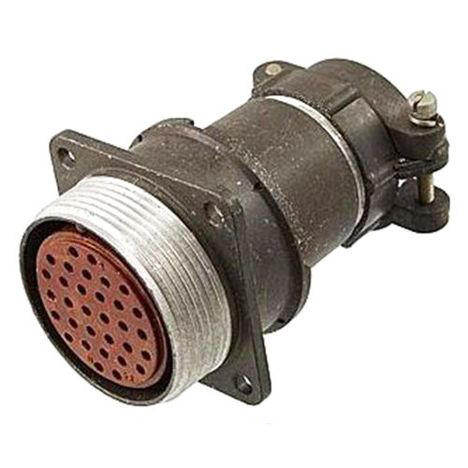

2РМД30БПН32Г1В1

Соединитель 2РМД30БПН32Г1В1 является электрическим низкочастотным цилиндрическим негерметичным разъемом, используемым в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для общего назначения и имеет резьбовое сочленение.

Структура условного обозначения:

• 2РМД - тип соединителя (в данном случае, вид разъема не указан явно, но обычно "2РМ" относится к серии разъемов, а "Д" может обозначать особенности конструкции или исполнения);

• 30 - типоразмер;

• Б - вид корпуса (блочный);

• П - вид патрубка (прямой);

• Н - вид гайки для патрубка (для неэкранированного кабеля);

• 32 - количество контактов;

• Г - часть соединителя (розетка);

• 1 - обозначение сочетания контактов (все контакты ?1,0 мм);

• В - вид покрытия контактов (серебро);

• 1 - вид контакта (цилиндрический).

Технические характеристики соединителей серии 2РМ обычно включают:

• Вибрация : диапазон частот от 1 до 1000 Гц.

• Одиночные удары : ускорение до 5000 м/с? (500 g).

• Многократные удары : ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : ускорение до 2000 м/с? (200 g).

• Максимальное рабочее напряжение : не более 560 или 700 В.

• Максимальная токовая нагрузка на контакт : зависит от диаметра контакта.

• Сопротивление электрического контакта : варьируется в зависимости от диаметра контакта.

• Сопротивление изоляции : не менее 1000 МОм.

• Температура окружающей среды : от -60 до +100 °С.

• Смена температур : от -60 до +150 °С.

Эти соединители обычно используются в условиях, требующих высокой надежности и стойкости к механическим воздействиям.
