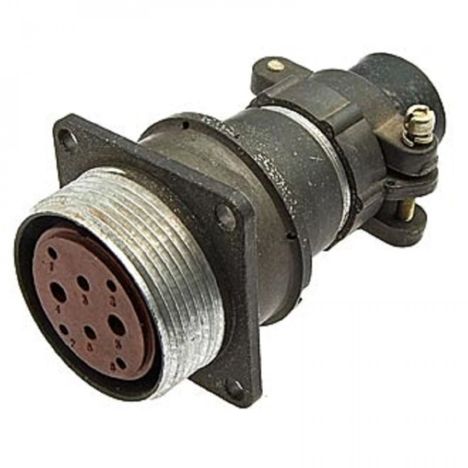

2РМД30БПН8Г7А1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет прямой патрубок для неэкранированного кабеля.

Технические характеристики:

• Тип соединителя: 2РМД

• Условный размер: 30

• Тип корпуса: Блочный (Б)

• Тип патрубка: Прямой (П)

• Гайка патрубка: Для неэкранированного кабеля (Н)

• Количество контактов: 8

• Тип разъема: Розетка (Г)

• Сочетание контактов: Диаметры 1,5 мм, 2 мм и 3 мм (7)

• Покрытие контактов: Золотое (А)

• Теплостойкость: +100° С (1)

Электрические характеристики:

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1,5 мм: 13 А

  • Диаметром 2 мм: 18 А

  • Диаметром 3 мм: 36 А

• Максимальная суммарная нагрузка: 120 А

• Максимальное рабочее напряжение: 560 В

• Максимальное испытательное напряжение:

  • В нормальных условиях: 1850 В

  • При пониженном давлении: 350 В

Механические и климатические характеристики:

• Сопротивление контактов:

  • Диаметром 1,5 мм: ? 2,5 мОм

  • Диаметром 2 мм: ? 1,6 мОм

  • Диаметром 3 мм: ? 0,8 мОм

• Сопротивление изоляции: ? 5000 МОм

• Емкость между контактами: ? 6 пФ

• Усилие расчленения: ? 98,1 Н

• Минимальная наработка: 5000 ч

• Число сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

Условия эксплуатации:

• Рабочая температура: от -60° С до +100° С

• Предельная температура: от -60° С до +70° С

• Смена температур: от -60° С до +250° С

• Относительная влажность при +25° С: до 98%

• Атмосферное давление:

  • Рабочее: 133,32·10^-12 Па

  • Предельное: 12 кПа

• Синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?

• Акустический шум: от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ

• Механический удар: до 5000 м/с?

• Климатическое исполнение: умеренный и холодный климат (УХЛ2.1) с выдержкой на влажное тепло, иней и росу, воздействие озона.
