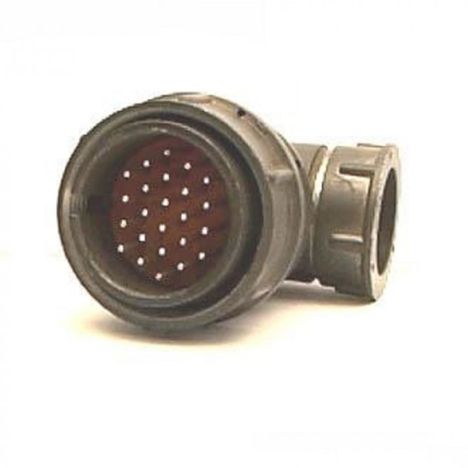

2РМД30К24Г5В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и не имеет патрубка.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический коннектор ручного соединения.

• Условный размер : 30.

• Тип корпуса : К — кабельный.

• Количество контактов : 24.

• Тип контактов : Г — розетка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100° С.

Основные технические параметры :

• Максимальная токовая нагрузка : на одиночный контакт — 7 А, суммарная на соединитель — 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : в нормальных условиях — 1850 В.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

• Усилие расчленения : не более 235,44 Н (24 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации :

• Температура окружающего воздуха : от -60° С до +100° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление : рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Вибрация : диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

Эта розетка используется в радиоэлектронной и радиотехнической аппаратуре и может выдерживать различные климатические условия, включая влажное тепло, иней и росу.
