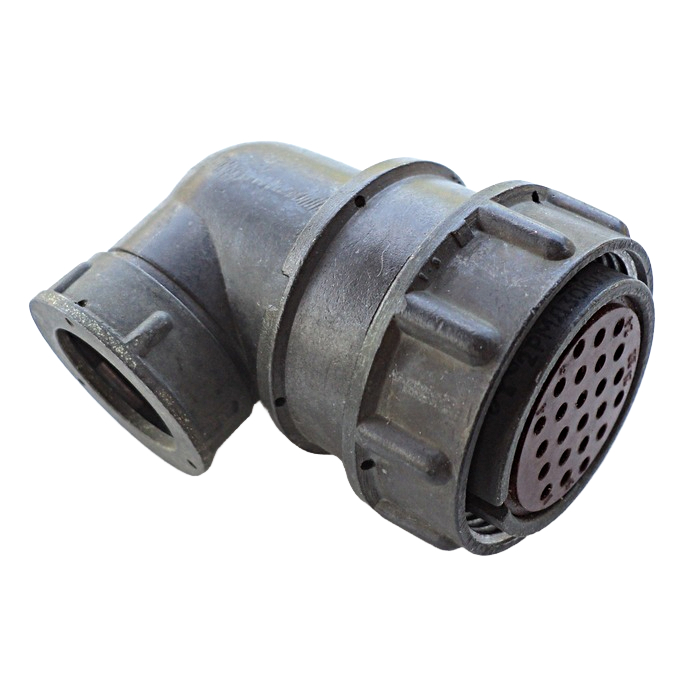

2РМД30КУЭ24Г5В1 — это кабельная розетка, предназначенная для использования в различных электронных и радиотехнических устройствах. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя: 2РМД.

• Условный размер корпуса: 30.

• Вид корпуса: Кабельный.

• Вид патрубка: Угловой.

• Вид гайки патрубка: Для экранированного кабеля.

• Количество контактов: 24.

• Часть соединителя: Розетка.

• Обозначение сочетания контактов: Все контакты диаметром 1,5 мм.

• Покрытие контактов: Серебро.

• Теплостойкость: До +100° С.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт: 7 А.

• Суммарная токовая нагрузка на соединитель: 140 А.

• Максимальное рабочее напряжение: 560 В.

• Максимальное испытательное напряжение: 1850 В в нормальных условиях.

• Сопротивление контактов: Не более 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Емкость между контактами: Не более 6 пФ.

Условия эксплуатации

• Рабочая температура: От -60° С до +100° С.

• Предельная температура: От -60° С до +70° С.

• Смена температур: От -60° С до +180° С.

• Относительная влажность: До 98% при +25° С.

• Атмосферное давление: Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Вибрация: Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.

• Механический удар: Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

Прочие характеристики

• Минимальная наработка: 5000 часов.

• Количество сочленений-расчленений: До 500 раз.

• Срок сохраняемости: Не менее 15 лет.

• Климатическое исполнение: Умеренный и холодный климат (УХЛ2.1).
