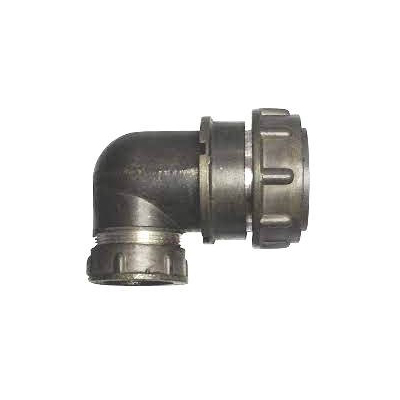

Соединитель 2РМД30КУЭ24Ш5В1 представляет собой кабельную вилку с угловым патрубком, предназначенную для соединения и разъединения электрических цепей. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики:

• Тип соединителя : 2РМД.

• Условный размер корпуса : 30.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 24.

• Сочетание контактов : 5 (все контакты диаметром 1,5 мм).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C (1).

Технические параметры:

• Максимальная токовая нагрузка :

  • На одиночный контакт: 7 А.

  • Суммарная на соединитель: 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В.

  • При пониженном давлении: 350 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 235,44 Н (24 кгс).

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации:

• Температура окружающего воздуха :

  • Рабочая: от -60°C до +100°C.

  • Предельная: от -60°C до +70°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление :

  • Рабочее: от 133,32·10^-12 Па до 506 кПа.

  • Предельное: до 12 кПа.

• Синусоидальная вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с?.

• Механический удар :

  • Одиночного действия: до 5000 м/с?.

  • Многократного действия: до 1000 м/с?.

Соединитель 2РМД30КУЭ24Ш5В1 предназначен для использования в различных климатических условиях и выдерживает воздействие влажного тепла, инея и росы, а также озона.
