2РМД30КУН24Г5В1

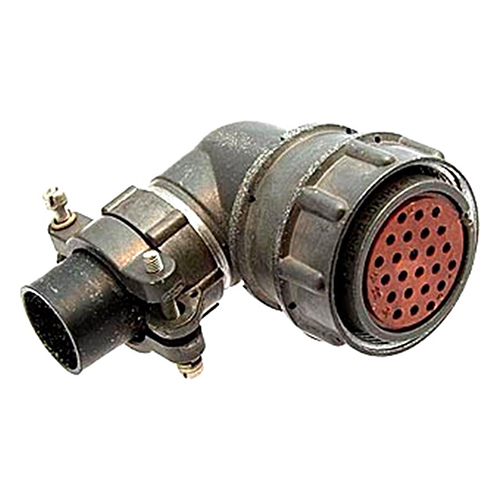

Соединитель 2РМД30КУН24Г5В1 представляет собой кабельную розетку с угловым патрубком, предназначенную для соединения электрических цепей. Он относится к серии цилиндрических низкочастотных негерметичных соединителей, используемых в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Тип соединителя : 2РМД.

• Размер корпуса : 30.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты диаметром 1,5 мм (обозначение 5).

• Вид покрытия контактов : Серебро.

• Теплостойкость : До 100°C.

Эксплуатационные характеристики :

• Рабочая температура : от -60°C до +100°C.

• Максимальное рабочее напряжение : 560 В.

• Максимальная токовая нагрузка на контакт : 7 А.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 1000 МОм (в некоторых источниках указано 5000 МОм).

• Синусоидальная вибрация : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Механический удар : одиночный до 5000 м/с? (500 g), многократный до 1000 м/с? (100 g).

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Срок сохраняемости : 15 лет (в некоторых источниках указано 25 лет).

Соединитель 2РМД30КУН24Г5В1 используется для ручного соединения и разъединения электрических цепей в различных радиоэлектронных устройствах, обеспечивая надежное и долговечное подключение.
