2РМД30КУН8Г7В1

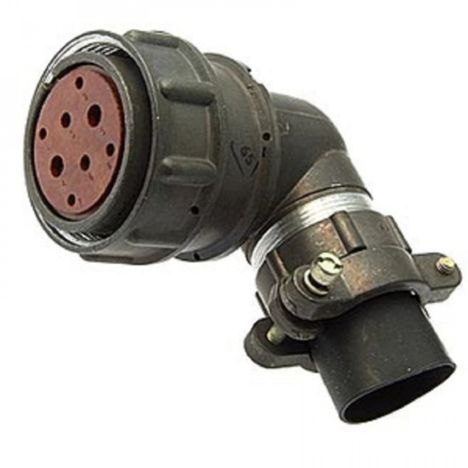

2РМД30КУН8Г7В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет угловой патрубок для неэкранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 30.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 8.

• Часть соединителя : Розетка.

• Сочетание контактов : Контакты диаметром 1,5 мм, 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 13 А.

  • Диаметром 2 мм: 18 А.

  • Диаметром 3 мм: 36 А.

• Максимальная суммарная нагрузка на соединитель : 120 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

Механические и климатические характеристики

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60° С до +100° С.

• Предельная температура : От -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Сопротивление вибрациям и ударам : Выдерживает синусоидальную вибрацию и механические удары.

Применение

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей.
