2РМД33Б32Г5В1

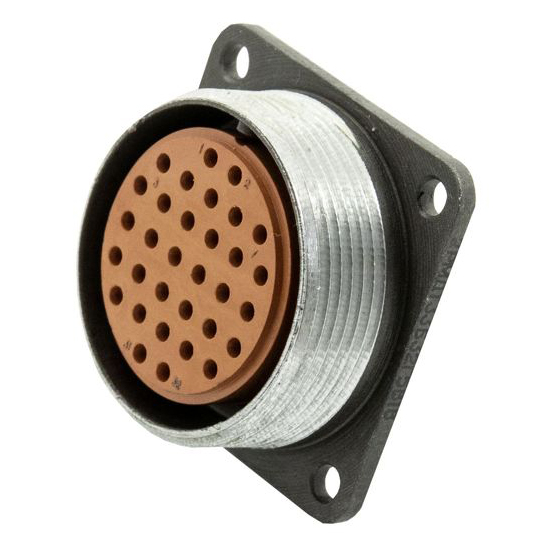

Разъем 2РМД33Б32Г5В1 относится к серии 2РМД и представляет собой блочную розетку. Ниже приведены его основные характеристики и особенности:

Общие характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Блочный (Б).

• Количество контактов : 32.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,5 мм (обозначение 5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100°C (1).

Электрические характеристики

• Максимальное рабочее напряжение : 560 В.

• Токовая нагрузка на одиночный контакт : 6 А.

• Суммарная токовая нагрузка на соединитель : 160 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

Механические и эксплуатационные характеристики

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.

• Механический удар одиночного действия : Ускорение 5000 м/с?.

• Механический удар многократного действия : Ускорение 1000 м/с?.

• Рабочая температура : От -60°C до +100°C.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Срок сохраняемости : Не менее 15 лет.

Применение

Разъемы серии 2РМД используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Они подходят для работы с постоянным и переменным током частотой до 3 МГц.
