2РМД33Б32Г5В1Б

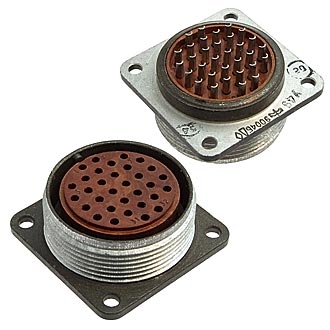

2РМД33Б32Г5В1Б — это блочная розетка, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Она относится к типу соединителей 2РМД , которые используются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Основные характеристики:

• Тип соединителя : Негерметичный, низкочастотный.

• Условный размер корпуса : 33.

• Вид корпуса : Блочный (приборный) без патрубка.

• Количество контактов : 32.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С (1).

Технические параметры:

• Рабочее напряжение : Не более 560 В для 32 контактов.

• Максимальная токовая нагрузка на одиночный контакт : 6 А для контактов диаметром 1,5 мм.

• Максимальная общая токовая нагрузка : Не более 160 А.

• Сопротивление контактов : Не более 0,0025 Ом для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с? (50 g).

• Механический удар : Одиночный — 5000 м/с? (500 g), многократный — 1000 м/с? (100 g).

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы с экранированными или неэкранированными кабелями. Подсоединение проводов к контактам осуществляется методом пайки.

Ответной частью для розетки 2РМД33Б32Г5В1Б являются различные вилки, такие как 2РМД33К32Ш5А1 , 2РМД33К32Ш5В1 и другие, в зависимости от типа патрубка и покрытия контактов.
