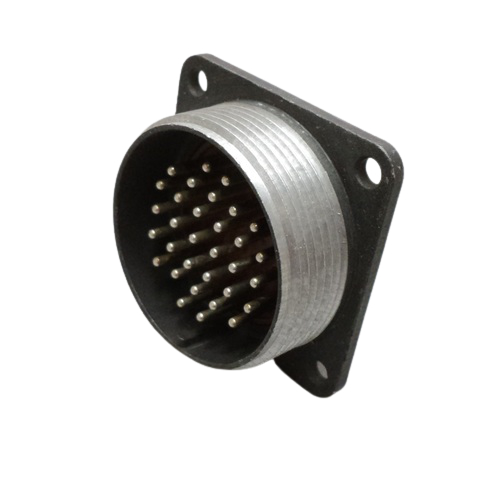

Разъем 2РМД33Б32Ш5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется для соединения длинных электрических цепей.

Основные характеристики:

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 32.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Максимально допустимая температура окружающей среды : 1 — до +100°С.

Технические параметры:

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Суммарная на соединитель: 160 А.

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : не более 2,5 мОм.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : не менее 15 лет.

• Условия эксплуатации :

  • Рабочая температура: от -60 до +100°С.

  • Синусоидальная вибрация: от 1 до 5000 Гц.

  • Механический удар: до 5000 м/с?.

Разъемы серии 2РМД имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они могут использоваться в различных условиях, включая повышенную влажность и низкое атмосферное давление.
