2РМД33БПЭ7Г9В1

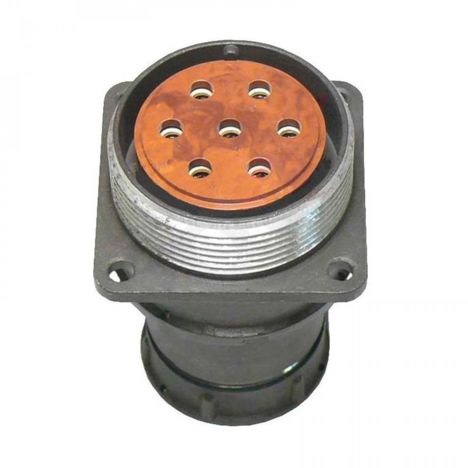

Соединитель 2РМД33БПЭ7Г9В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В или 700 В, в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 33.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Розетка.

• Обозначение сочетания контактов : Все контакты диаметром 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

Применение:

Соединители типа 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут работать с экранированными кабелями и подключаются методом пайки.

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : До 32 А для контактов диаметром 3 мм.

• Сопротивление контактов : Не более 0,0008 Ом для контактов диаметром 3 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

Гарантийные условия:

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах и до 100000 часов в облегченном режиме.
