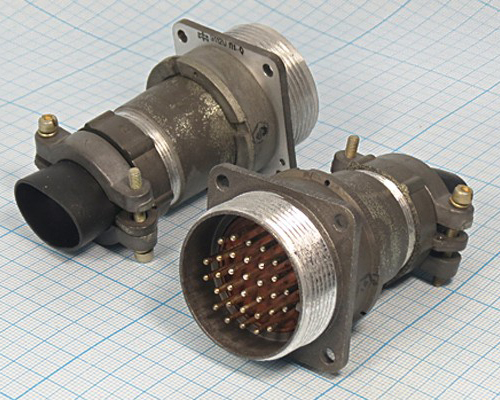

2РМД33БПН32Ш5В1

Разъем 2РМД33БПН32Ш5В1 относится к серии 2РМД и представляет собой блочную вилку с прямым патрубком, предназначенную для работы с неэкранированным кабелем. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 33

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 32

• Часть соединителя : Вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C (1)

Основные параметры

• Максимальное рабочее напряжение : 560 В

• Максимальная токовая нагрузка на одиночный контакт : 6 А, суммарная на соединитель — 160 А

• Сопротивление изоляции : Не менее 5000 МОм

• Количество сочленений-расчленений : 500

• Минимальная наработка : 5000 часов

• Срок сохраняемости : 15 лет

• Рабочая температура : От -60°C до +100°C

Условия эксплуатации

Разъем может работать в широком диапазоне температур и влажности, выдерживает синусоидальную вибрацию и механические удары. Он также устойчив к климатическим факторам, таким как влажное тепло, иней и роса.

Ответная часть

Для соединения с вилкой 2РМД33БПН32Ш5В1 используются кабельные розетки, такие как 2РМД33К32Г5А1 или 2РМД33К32Г5В1.
