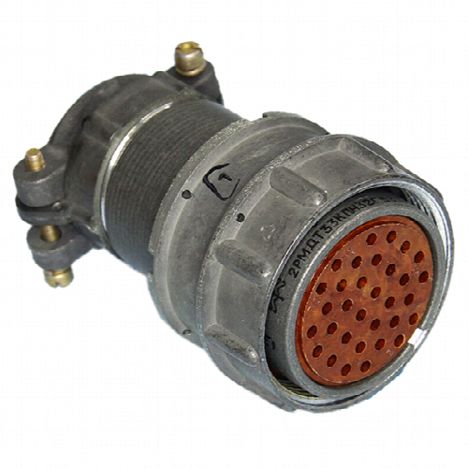

Разъем 2РМД33К32Г5В1Л — это кабельная розетка, входящая в серию цилиндрических низкочастотных негерметичных разъемов, предназначенных для внутреннего объемного монтажа. Эти разъемы используются для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 32.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100°C (1).

• Левая розетка : Только для соединителей с проходными вилками (Л).

Применение:

Разъемы 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для монтажа с неэкранированными кабелями и обеспечивают надежное соединение с помощью резьбовой фиксации.

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : Зависит от диаметра контакта.

• Сопротивление контактов : Не более 0,0025 Ом для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц.

• Механический удар : Одиночный до 5000 м/с? (500 g), многократный до 1000 м/с? (100 g).

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.
