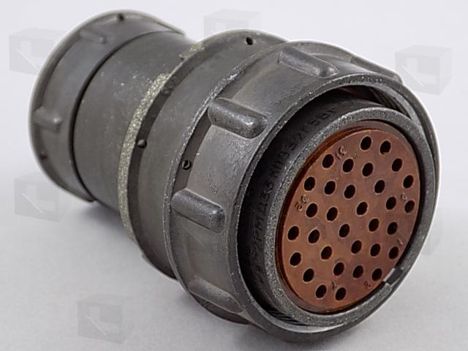

Разъем 2РМД33КПЭ32Г5В1 представляет собой цилиндрический, низкочастотный, негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 560 В.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный.

• Условный размер : 33.

• Корпус : Кабельный.

• Патрубок : Прямой.

• Гайка патрубка : Для экранированного кабеля.

• Количество контактов : 32.

• Тип контактов : Розетка.

• Диаметр контактов : Все контакты имеют диаметр 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Эксплуатационные характеристики

• Максимальная токовая нагрузка на контакт : 6 А.

• Суммарная токовая нагрузка на соединитель : 160 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C.

Механические и климатические испытания

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

Применение

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения . Они подходят для внутреннего объемного монтажа и могут работать в условиях различных климатических факторов.
