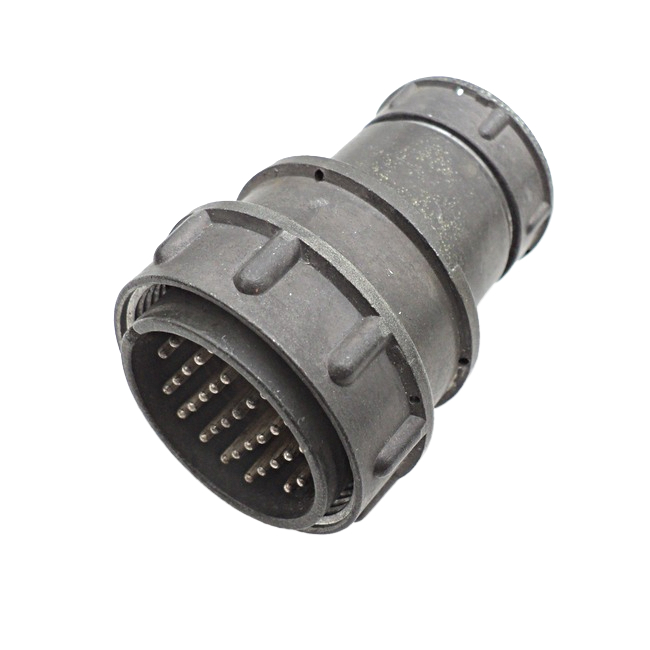

2РМД33КПЭ32Ш5В1 — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и рассчитана на работу с экранированным кабелем.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 33.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 32.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100°С (1).

Основные характеристики :

• Максимальная токовая нагрузка на одиночный контакт: 6 А.

• Суммарная токовая нагрузка на соединитель: 160 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

Условия эксплуатации :

• Температура окружающего воздуха : Рабочая от -60°C до +100°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее до 506 кПа (5 кгс/см?).

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение до 490 м/с?.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?.

Прочие характеристики :

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Срок сохраняемости : 15 лет.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Эта вилка используется в различных электронных и электрических устройствах, где требуется надежное и стабильное соединение с экранированным кабелем.
