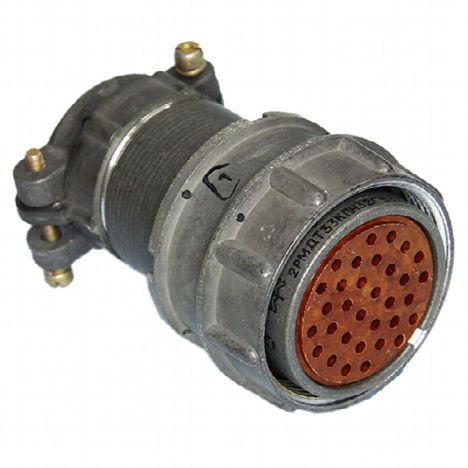

2РМД33КПН32Г5В1

Соединитель 2РМД33КПН32Г5В1 представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей. Он относится к серии цилиндрических низкочастотных негерметичных разъемов, широко используемых в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики:

• Тип соединителя: 2РМД

• Условный размер: 33

• Вид корпуса: Кабельный (К)

• Вид патрубка: Прямой (П)

• Вид гайки патрубка: Для неэкранированного кабеля (Н)

• Количество контактов: 32

• Часть соединителя: Розетка (Г)

• Сочетание контактов: Все контакты диаметром 1,5 мм (5)

• Покрытие контактов: Серебро (В)

• Теплостойкость: До +100°C (1)

Технические параметры:

• Максимальная токовая нагрузка:

  • На одиночный контакт: 6 А

  • Суммарная на соединитель: 160 А

• Максимальное рабочее напряжение: 560 В

• Максимальное испытательное напряжение:

  • В нормальных условиях: 1850 В

  • При пониженном давлении: 350 В

• Сопротивление контактов: Не более 2,5 мОм

• Сопротивление изоляции: Не менее 5000 МОм

• Емкость между контактами: Не более 6 пФ

• Усилие расчленения: Не более 294,3 Н

• Минимальная наработка: 5000 часов

• Количество сочленений-расчленений: 500

• Срок сохраняемости: 15 лет

• Сочленение: Резьбовое

• Поляризация корпусов: Одношпоночная

• Длина патрубка: 67,5 мм

Этот разъем используется для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая надежное соединение и разъединение электрических цепей при частотах до 3 МГц.
