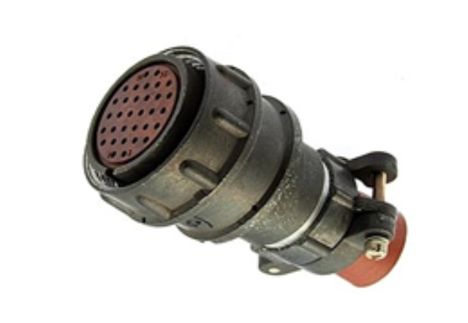

2РМД33КПН32Г5В1Л

Соединитель 2РМД33КПН32Г5В1Л представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Контакты разъема покрыты серебром, что обеспечивает надежную электрическую связь.

Основные характеристики:

• Тип соединителя : 2РМД

• Условный размер корпуса : 33 мм

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 32

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Все контакты диаметром 1,5 мм (?1,5 мм)

• Покрытие контактов : Серебро (В)

• Максимальная температура окружающей среды : до 100°С

Технические характеристики:

• Максимальное рабочее напряжение : до 560 В

• Максимальная токовая нагрузка на контакт : 6 А

• Сопротивление электрического контакта :

  • Для контактов ?1,5 мм: не более 2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Рабочая температура : от -60 до +100°С

• Вибрация : диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g)

• Одиночные удары : ускорение 5000 м/с? (500 g)

• Многократные удары : ускорение 1000 м/с? (100 g)

• Атмосферное пониженное давление : 133,32·10??? Па (10??? мм рт. ст.)

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Гарантийный срок хранения : 15 лет

Этот разъем используется в различных радиоэлектронных устройствах для обеспечения надежных электрических соединений в условиях вибрации и ударов.
