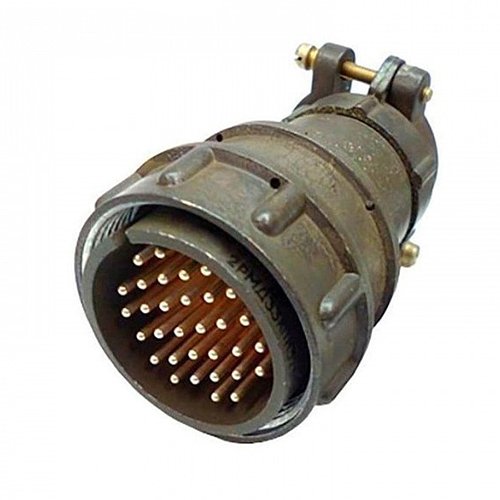

Разъем 2РМД33КПН32Ш5В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей. Он широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики:

• Тип соединителя: 2РМД.

• Способ монтажа: Обжимка или пайка на кабель.

• Форма контактов: Прямые.

• Количество контактов: 32.

• Диаметр контактов: 1 мм.

• Материал корпуса: Металл.

• Покрытие контактов: Серебро.

• Максимальное рабочее напряжение: До 560 В.

• Токовая нагрузка на один контакт: В разных источниках указывается от 6 до 8 А, суммарный ток на соединитель может достигать 160 А.

• Тип сочленения: Резьбовое.

• Климатическое исполнение: В.

• Рабочая температура: От -60 до +100°С.

• Сопротивление изоляции: Не менее 1000 МОм.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Структура условного обозначения:

• 2РМД — тип соединителя.

• 33 — условный размер корпуса.

• К — вид корпуса (кабельный).

• П — вид патрубка (прямой).

• Н — вид гайки патрубка (для неэкранированного кабеля).

• 32 — количество контактов.

• Ш — часть соединителя (вилка).

• 5 — обозначение сочетания контактов.

• В — покрытие контактов (серебро).

• 1 — максимально допустимая температура окружающей среды (100°С).

Этот разъем используется для соединения длинных электрических цепей и может применяться в различных радиоэлектронных устройствах.
