2РМД33КПН32Ш5В1В

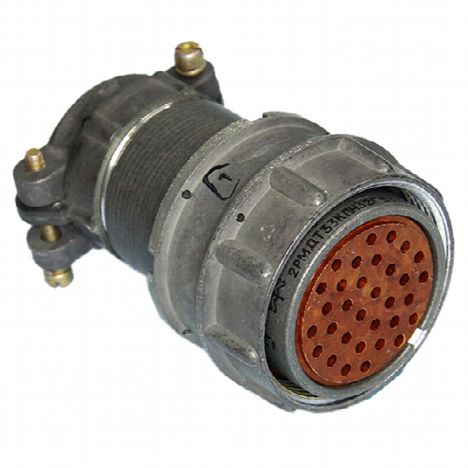

Соединитель 2РМДТ33КПН32Ш5В1В представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.

Технические характеристики:

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : 6 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: не более 2,5 мОм.

  • ?2,0 мм: не более 1,6 мОм.

  • ?3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100 °С.

• Смена температур : От -60 до +150 °С.

• Атмосферное рабочее пониженное давление : 133,37·10??? Па (10??? мм.рт.ст.).

• Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

• Минимальный срок сохраняемости : 25 лет.

Структура условного обозначения:

• 2РМДТ : Тип соединителя.

• 33 : Типоразмер.

• К : Вид корпуса (кабельный).

• П : Вид патрубка (прямой).

• Н : Вид гайки для патрубка (для неэкранированного кабеля).

• 32 : Количество контактов.

• Ш : Часть соединителя (вилка).

• 5 : Обозначение сочетания контактов (?1,5 мм).

• В : Вид покрытия контактов (серебро).

• 1 : Максимально допустимая температура окружающей среды (100 °С).

• В : Всеклиматическое исполнение.

Этот разъем используется для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Он предназначен для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
