2РМД33КПН7Ш9В1

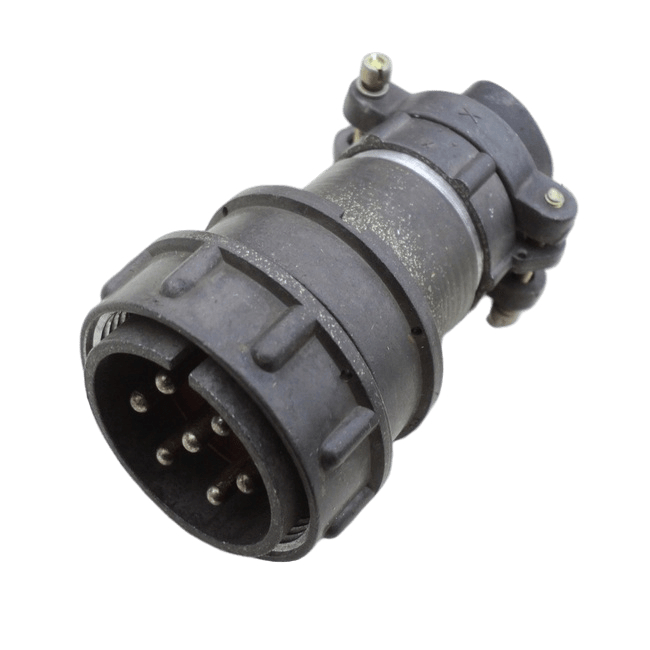

Разъем 2РМД33КПН7Ш9В1 относится к серии 2РМД и представляет собой кабельную вилку. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при максимальном рабочем напряжении до 560 В и токовой нагрузке до 50 А.

Основные характеристики:

• Тип соединителя: Негерметичный цилиндрический низкочастотный.

• Корпус: Кабельный с прямым патрубком и гайкой для неэкранированного кабеля.

• Количество контактов: 7.

• Покрытие контактов: Серебро.

• Способ монтажа: На кабель.

• Диаметр посадочного отверстия: 33 мм.

• Диаметр контактов: 1 мм.

• Рабочие температуры: От -60 до +100°С.

• Сопротивление изоляции: Не менее 1000 МОм.

• Минимальная наработка: 5000 часов.

• Срок сохраняемости: 25 лет (в некоторых источниках указано 15 лет).

Применение:

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут быть как кабельными, так и блочными, с прямыми или угловыми патрубками, и предназначены для монтажа с экранированными или неэкранированными кабелями.
