2РМД33КУН32Г5В1

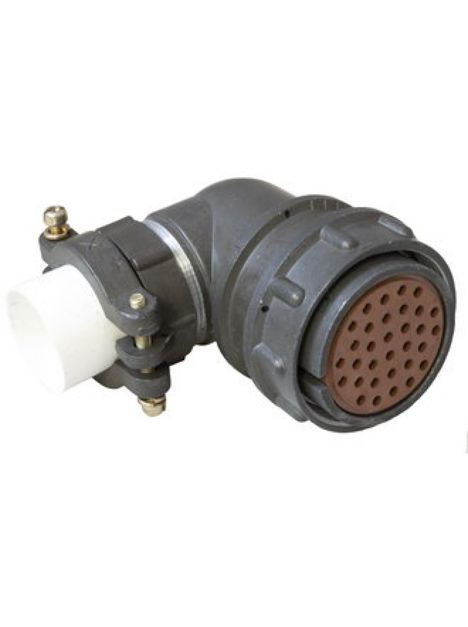

2РМД33КУН32Г5В1 — это кабельная розетка углового типа, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать с неэкранированным кабелем.

Технические характеристики

• Количество контактов : 32.

• Диаметр контактов : 1,5 мм.

• Максимальная токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Суммарная на соединитель: 160 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 2,5 мОм (в некоторых источниках указано 0,8 мОм или 5 мОм).

• Минимальная наработка : Не менее 1000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : Не менее 15 лет.

• Тип соединения : Резьбовой.

• Температура эксплуатации : От -60°C до +100°C.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

Применение и особенности

Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Она может выдерживать различные климатические условия, включая влажное тепло, иней и росу, а также воздействие озона. Розетка также устойчива к механическим воздействиям, таким как вибрации и удары.

Условное обозначение

Условное обозначение 2РМД33КУН32Г5В1 расшифровывается следующим образом:

• 2РМД : Тип соединителя.

• 33 : Условный размер.

• К : Кабельный тип корпуса.

• У : Угловой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 32 : Количество контактов.

• Г : Розетка.

• 5 : Обозначение сочетания контактов (все контакты диаметром 1,5 мм).

• В : Серебреное покрытие контактов.

• 1 : Теплостойкость до +100°C.
