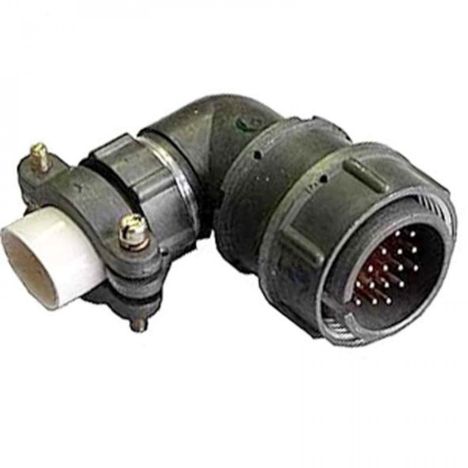

2РМД33КУН32Ш5В1В

2РМД33КУН32Ш5В1В — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он применяется как соединитель общего назначения для соединения длинных электрических цепей.

Технические характеристики

• Тип соединителя : 2РМД.

• Типоразмер : 33.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 32.

• Диаметр контактов : 1,5 мм.

• Сочетание контактов : 5 (только ?1,5 мм).

• Покрытие контактов : Серебро (В).

• Максимальная температура окружающей среды : +100°C.

Эксплуатационные характеристики :

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на контакт : 6 А.

• Суммарная токовая нагрузка на соединитель : 160 А.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Температурный диапазон : от -60°C до +100°C.

• Минимальная наработка : 1000 часов при 500 циклах соединения-разъединения.

• Минимальный срок сохраняемости : 15 лет.

Механические характеристики :

• Вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : ускорение до 5000 м/с? (500 g).

• Многократные удары : ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : ускорение до 2000 м/с? (200 g).

Монтаж : Обжимка.

Этот соединитель используется в различных электрических цепях постоянного и переменного тока с частотой до 3 МГц, что делает его универсальным элементом для внутреннего объемного монтажа.
