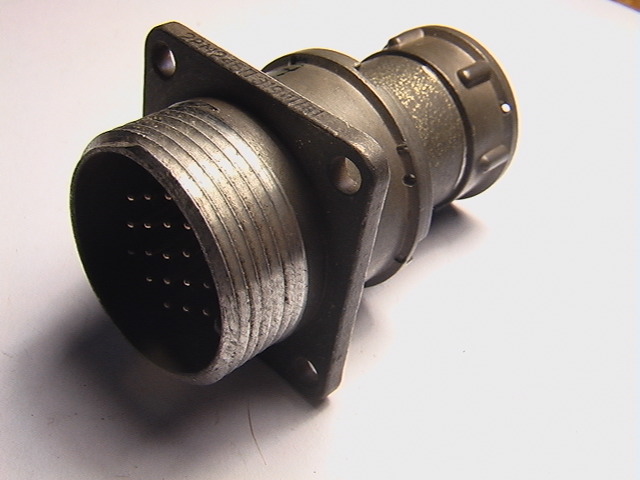

2РМД36Б20Г5В1 — это блочная розетка, принадлежащая к серии цилиндрических низкочастотных разъемов. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 или 700 В в зависимости от типономинала.

Технические характеристики:

• Тип соединителя: 2РМД

• Условный размер корпуса: 36

• Вид корпуса: Б — блочный (приборный)

• Количество контактов: 20

• Часть соединителя: Г — розетка

• Обозначение сочетания контактов: 5 — все контакты диаметром 1,5 мм

• Покрытие контактов: В — серебро

• Теплостойкость: 1 — до +100° С

Электрические характеристики:

• Максимальная токовая нагрузка на одиночный контакт: 8 А

• Суммарная токовая нагрузка на соединитель: 133 А

• Максимальное рабочее напряжение: до 560 В или 700 В

• Максимальное испытательное напряжение: до 1850 В или 2300 В в нормальных климатических условиях

Механические и климатические характеристики:

• Сопротивление контактов: не более 2,5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Рабочая температура: от -60° С до +100° С

• Предельная температура: от -60° С до +70° С

• Относительная влажность: до 98% при +25° С

• Атмосферное давление: от 133,32·10^-12 Па до 506 кПа

Применение:

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
