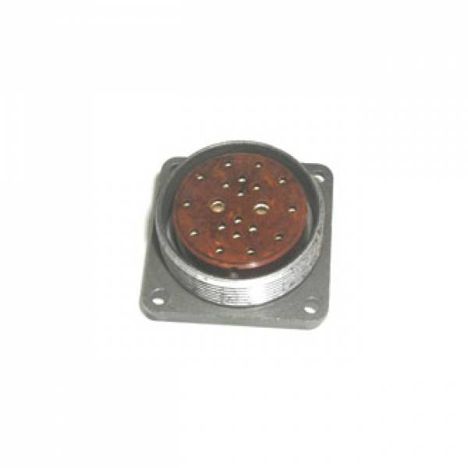

2РМД36Б20Г6В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер : 36

• Тип корпуса : Блочный (Б)

• Количество контактов : 20

• Тип части соединителя : Розетка (Г)

• Сочетание контактов : Диаметр 1,5 мм и 3 мм (6)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С (1)

Электрические характеристики :

• Токовая нагрузка на одиночный контакт:

  • Диаметр 1,5 мм: 10 А

  • Диаметр 3 мм: 36 А

  • Суммарная на соединитель: 147 А

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1,5 мм: 560 В, 700 В

  • Для контактов диаметром 3 мм: 560 В

• Максимальное испытательное напряжение в нормальных климатических условиях:

  • Для контактов диаметром 1,5 мм: 1850 В, 2300 В

  • Для контактов диаметром 3 мм: 1850 В

Механические и климатические характеристики :

• Сопротивление контактов:

  • Диаметр 1,5 мм: не более 2,5 мОм

  • Диаметр 3 мм: не более 0,8 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Усилие расчленения соединителей: не более 215,82 Н (22 кгс)

• Рабочая температура: от -60° С до +100° С

• Относительная влажность при +25° С: до 98%

• Климатическое исполнение: умеренный и холодный климат (УХЛ2.1)

Прочие характеристики :

• Сочленение розетки: резьбовое

• Поляризация корпусов: одношпоночная

• Габаритные размеры: 43?43?27 мм

• Масса: не более 54,5 г

• Минимальная наработка: 5000 ч

• Число сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

Этот тип розеток широко используется в различных радиоэлектронных устройствах благодаря своей надежности и универсальности.
