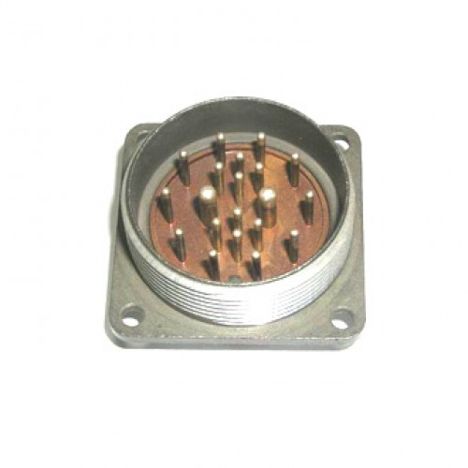

2РМД36Б20Ш6В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Токовая нагрузка :

  • На одиночный контакт диаметром 1,5 мм — 10 А.

  • На одиночный контакт диаметром 3 мм — 36 А.

  • Суммарная на соединитель — 147 А .

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1,5 мм — 560 В и 700 В.

  • Для контактов диаметром 3 мм — 560 В .

• Сопротивление контактов :

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм.

  • Для контактов диаметром 3 мм — не более 0,8 мОм .

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество контактов : 20.

• Тип корпуса : Блочный, без патрубка.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Условия эксплуатации

• Температура : Рабочая от -60°C до +100°C, предельная от -60°C до +70°C.

• Влажность : До 98% при +25°C.

• Давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Вибрация и удар : Выдерживает синусоидальную вибрацию и механические удары.

Эта вилка используется в сочетании с соответствующими розетками, такими как 2РМД36К20Г6В1.
