2РМД36БПН20Г6В1В

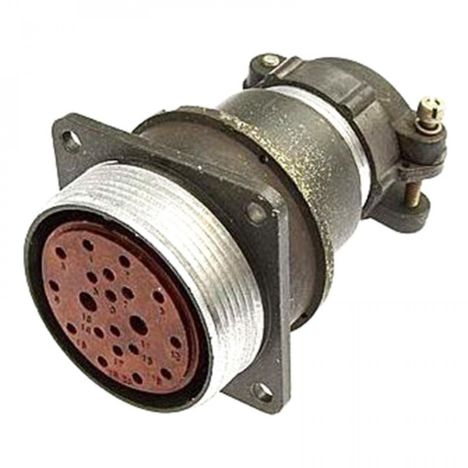

2РМД36БПН20Г6В1В — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет прямой патрубок для неэкранированного кабеля.

Технические характеристики:

• Тип соединителя: 2РМД

• Условный размер: 36

• Тип корпуса: Блочный (Б)

• Тип патрубка: Прямой (П)

• Гайка патрубка: Для неэкранированного кабеля (Н)

• Количество контактов: 20

• Тип разъема: Розетка (Г)

• Сочетание контактов: Контакты диаметром 1,5 мм и 3 мм (6)

• Покрытие контактов: Серебряное (В)

• Теплостойкость: +100° С (1)

• Климатическое исполнение: Всеклиматическое (В2.1) или умеренный и холодный климат (УХЛ2.1)

Электрические характеристики:

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1,5 мм: 10 А

  • Диаметром 3 мм: 36 А

• Максимальная суммарная нагрузка: 147 А

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1,5 мм: 560 В, 700 В

  • Для контактов диаметром 3 мм: 560 В

• Максимальное испытательное напряжение:

  • В нормальных климатических условиях: 1850 В, 2300 В

  • При давлении 399,96 Па (3 мм рт. ст.): 350 В, 450 В

Механические и эксплуатационные характеристики:

• Сопротивление контактов:

  • Диаметром 1,5 мм: не более 2,5 мОм

  • Диаметром 3 мм: не более 0,8 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Емкость между контактами: не более 6 пФ

• Усилие расчленения соединителей: не более 215,82 Н (22 кгс)

• Усилие расчленения гнезд: от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс) для контактов диаметром 1,5 мм; от 1,25 Н до 5,9 Н (от 0,125 кгс до 0,6 кгс) для контактов диаметром 3 мм

• Минимальная наработка: 1000 ч

• Число сочленений-расчленений: 500

• Срок сохраняемости: 15 лет

Условия эксплуатации:

• Температура: от -60° С до +100° С

• Смена температур: от -60° С до +180° С

• Относительная влажность: до 98%

• Атмосферное давление: от 133,32·10^-12 Па до 506 кПа

• Вибрация: синусоидальная, от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар: многократный до 1000 м/с?, одиночный до 5000 м/с?

Эта розетка предназначена для использования в различных электронных устройствах и может выдерживать воздействие различных климатических и механических факторов.
