2РМД36БПН20Ш5В1

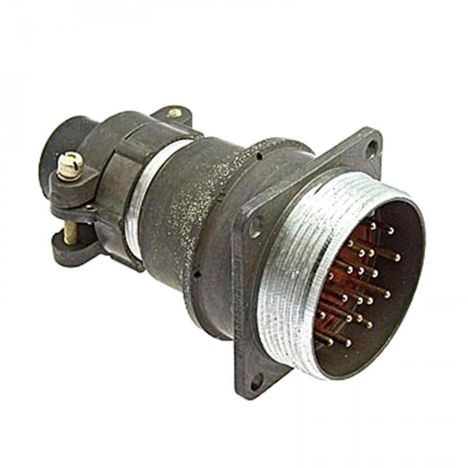

Разъем 2РМД36БПН20Ш5В1 относится к серии 2РМД и представляет собой блочную вилку с прямым патрубком, предназначенную для неэкранированного кабеля. Его основные характеристики и особенности следующие:

Основные характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 36 мм

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С (1)

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 8 А

  • Суммарная на соединитель: 133 А

• Максимальное рабочее напряжение : 560 В и 700 В

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 1850 В и 2300 В

  • При давлении 399,96 Па (3 мм рт. ст.): 350 В и 450 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

• Усилие расчленения соединителей : Не более 196,2 Н (20 кгс)

• Минимальная наработка : 5000 часов

• Число сочленений-расчленений : 500

• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

• Температура окружающего воздуха :

  • Рабочая: от -60° С до +100° С

  • Предельная: от -60° С до +70° С

• Относительная влажность : До 98% при +25° С

• Атмосферное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.)

  • Предельное: 12 кПа (90 мм рт. ст.)

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с^2

Этот разъем используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и предназначен для внутреннего объемного монтажа.
