2РМД36КПЭ20Г5В1

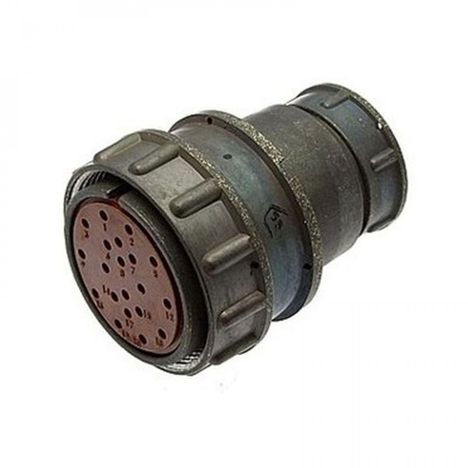

2РМД36КПЭ20Г5В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать с экранированными кабелями благодаря гайке патрубка, предназначенной именно для таких кабелей.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 36.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 20.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°C (1).

Эксплуатационные характеристики

• Максимальная токовая нагрузка : На одиночный контакт — 8 А, суммарная на соединитель — 133 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В или 2300 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 196,2 Н.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : Рабочая — от -60°C до +100°C, предельная — от -60°C до +70°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Вибрация и удары : Выдерживает синусоидальную вибрацию и механические удары.

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.
