2РМД36КПЭ20Ш5В1

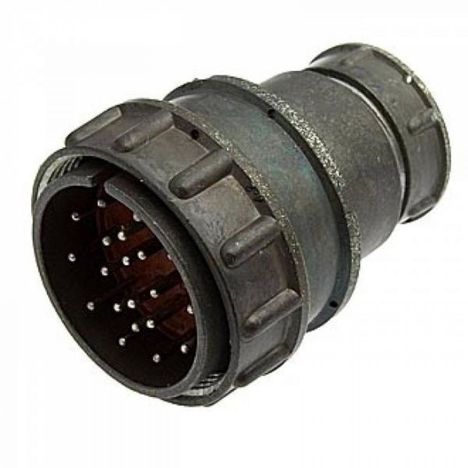

2РМД36КПЭ20Ш5В1 — это кабельная вилка, входящая в серию соединителей 2РМД. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 36

• Тип корпуса : Кабельный (К)

• Тип патрубка : Прямой (П)

• Тип гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100° С (1)

Электрические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 8 А

  • Суммарная на соединитель: 133 А

• Максимальное рабочее напряжение : 560 В или 700 В

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В или 2300 В

  • При пониженном давлении: 350 В или 450 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

Механические и климатические характеристики

• Усилие расчленения соединителей : Не более 196,2 Н (20 кгс)

• Усилие расчленения гнезд : От 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс)

• Температурный диапазон : От -60° С до +100° С

• Относительная влажность : До 98% при +25° С

• Атмосферное давление : Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.)

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы в условиях умеренного и холодного климата и выдерживают различные климатические испытания.
