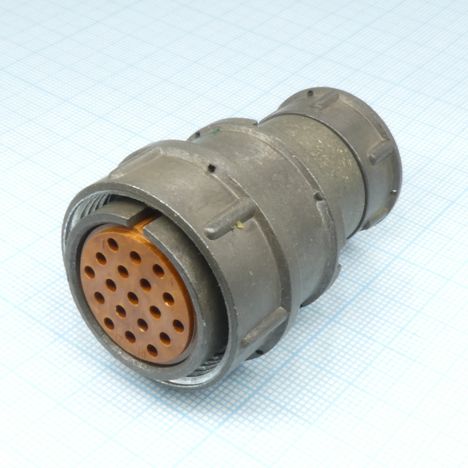

2РМД36КПЭ20Ш6В1

Разъем 2РМД36КПЭ20Ш6В1 относится к серии 2РМД и представляет собой кабельную вилку. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В (в некоторых источниках указано до 700 В).

Основные характеристики:

• Тип разъема : Низкочастотный цилиндрический негерметичный.

• Количество контактов : 20.

• Способ монтажа : На кабель.

• Размер корпуса : 36 мм.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Тип патрубка : Прямой.

• Гайка патрубка : Для экранированного кабеля.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 5000 часов (в некоторых источниках указано 1000 часов).

• Срок сохраняемости : 25 лет (в некоторых источниках указано 15 лет).

Применение:

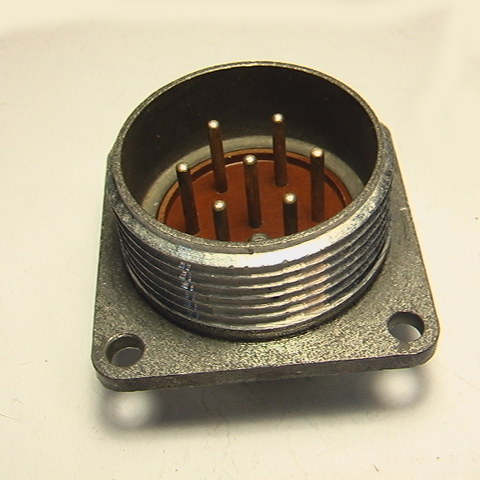

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут быть как кабельными, так и блочными (приборными).

Условное обозначение:

• 2РМД : Тип соединителя.

• 36 : Условный размер корпуса.

• К : Кабельный корпус.

• П : Прямой патрубок.

• Э : Гайка для экранированного кабеля.

• 20 : Количество контактов.

• Ш : Вилка.

• 6 : Обозначение сочетания контактов.

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до 100°C.
