2РМД36КУЭ20Г5В1

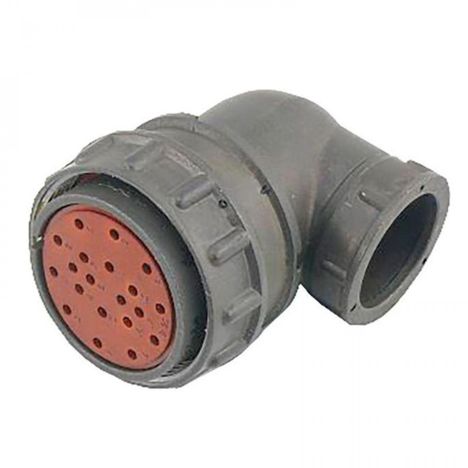

2РМД36КУЭ20Г5В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена угловым патрубком для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 36.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт : 8 А.

• Суммарная максимальная токовая нагрузка : 133 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных условиях.

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C.

• Предельная температура : От -60°C до +70°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

Механические характеристики

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 196,2 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500 раз.
