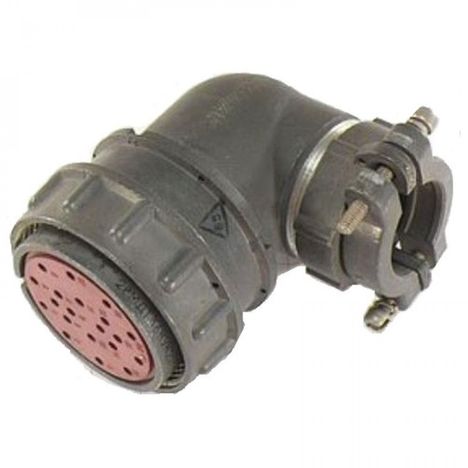

2РМД36КУН20Г5В1

Разъем 2РМД36КУН20Г5В1 является частью серии цилиндрических разъемов ручного соединения, предназначенных для внутреннего объемного монтажа. Эти разъемы используются для соединения цепей с нагрузкой до 260 А и напряжением до 700 В, и могут работать с постоянным и переменным током частотой до 3 МГц.

Технические характеристики:

• Тип соединителя : 2РМД.

• Размер корпуса : 36.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 20.

• Тип контактов : Все контакты диаметром 1,5 мм.

• Максимальное рабочее напряжение : 560/700 В.

• Максимальная рабочая частота : 3 МГц.

• Максимальная токовая нагрузка на одиночный контакт : 8 А.

• Максимальная общая токовая нагрузка : 133 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : -60°C до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Назначение и использование:

Разъемы типа 2РМД36КУН20Г5В1 используются в различных электрических цепях, включая высокочастотные применения. Они обеспечивают надежное соединение и могут быть использованы в условиях повышенной влажности и вибрации. Ответной частью для этой розетки служат вилки с аналогичными характеристиками, такие как 2РМД36Б20Ш5В1.

Эти разъемы широко применяются в различных отраслях промышленности, где требуется надежное и долговечное электрическое соединение.
