2РМД39Б22Г5В1

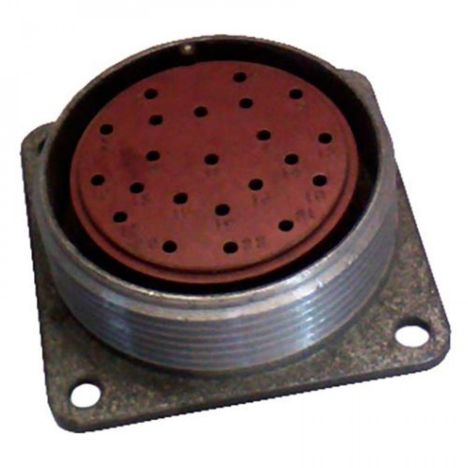

Разъем 2РМД39Б22Г5В1 относится к серии 2РМД и представляет собой блочную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса : 39 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 22.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты имеют диаметр 1,5 мм (обозначение 5).

• Покрытие контактов : Серебро.

• Теплостойкость : +100°C.

Технические характеристики :

• Максимальное рабочее напряжение: до 560 В или 700 В.

• Максимальная токовая нагрузка на одиночный контакт: 8 А, суммарная — 146 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +100°C.

• Минимальная наработка: 5000 часов.

• Количество сочленений-расчленений: до 500 раз.

Этот разъем используется для внутреннего монтажа и может выдерживать различные климатические условия, включая влажное тепло, иней и росу. Для соединения с розеткой 2РМД39Б22Г5В1 используются соответствующие вилки, например, 2РМД39К22Ш5В1.
