2РМД39КПН22Г5А1

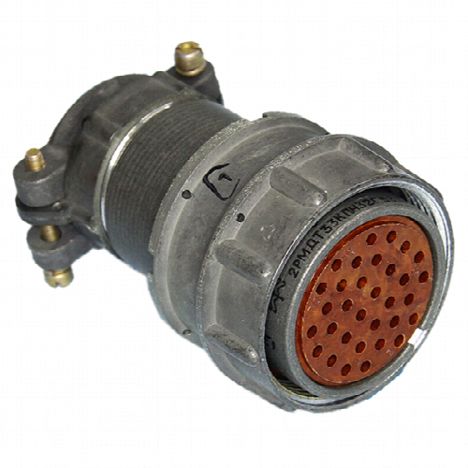

2РМД39КПН22Г5А1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет прямой патрубок для подключения неэкранированного кабеля.

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт — 8 А.

  • Суммарная на соединитель — 146 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях — 1850 В и 2300 В.

  • При пониженном давлении — 350 В и 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 196,2 Н (20 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условное обозначение

• 2РМД : Тип соединителя.

• 39 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• П : Прямой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 22 : Количество контактов.

• Г : Часть соединителя — розетка.

• 5 : Обозначение сочетания контактов — все контакты диаметром 1,5 мм.

• А : Золотое покрытие контактов.

• 1 : Теплостойкость до +100° С.

Условия эксплуатации

• Температура окружающего воздуха : Рабочая от -60° С до +100° С, предельная от -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).

• Вибрация и удары : Выдерживает синусоидальную вибрацию и механические удары.

Эта розетка может использоваться в различных условиях, включая умеренный и холодный климат, и выдерживает воздействие влажного тепла, инея и росы, а также озона.
