2РМД39КПН22Г5В1

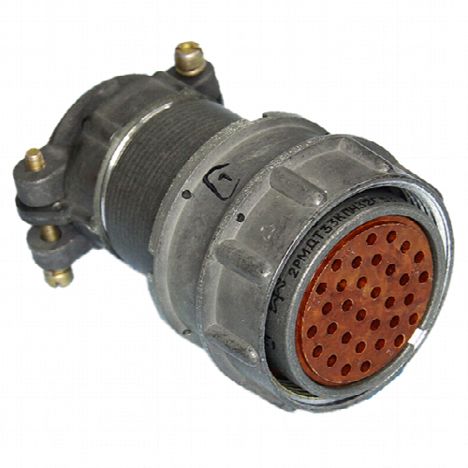

Разъем 2РМД39КПН22Г5В1 представляет собой кабельную розетку, предназначенную для ручного соединения в электрических цепях постоянного и переменного тока. Он часто используется в промышленных и энергетических установках, где требуется надежное и долговечное соединение для передачи электроэнергии.

Технические характеристики

• Количество контактов : 22.

• Рабочее напряжение : до 700 В, также может работать при напряжении до 560 В.

• Максимальная токовая нагрузка на одиночный контакт : до 8 А.

• Суммарная токовая нагрузка на соединитель : до 146 А.

• Сопротивление контактов : не более 2,5 мОм.

• Материал контактов : золото и серебро, что обеспечивает высокую проводимость и устойчивость к коррозии.

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

Применение и конструкция

Разъемы этой серии имеют цилиндрическую форму и предназначены для внутреннего объемного монтажа. Они оснащены прямым патрубком для неэкранированного кабеля, что делает их удобными для использования в условиях ограниченного пространства. Конструкция обеспечивает защиту от внешних воздействий и гарантирует долговечность в эксплуатации.

Условия эксплуатации

• Температура окружающего воздуха : рабочая от -60° С до +100° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление : рабочее от 133,32·10^-12 Па до 506 кПа.

• Вибрация и удар : способен выдерживать синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц и механические удары с ускорением до 5000 м/с^2.

Этот разъем также выдерживает испытания на воздействие климатических факторов, таких как влажное тепло, иней и роса, воздействие озона. Минимальная наработка составляет 5000 часов, а количество сочленений-расчленений — 500 раз. Минимальный срок сохраняемости — 15 лет.
