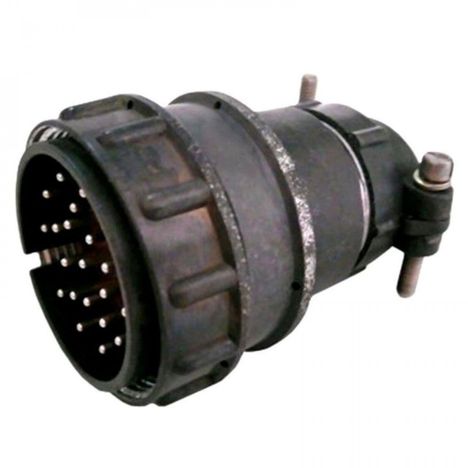

2РМД39КПН22Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока, а также для внутреннего объемного монтажа. Она может работать с частотой до 3 МГц.

Технические характеристики

• Тип соединителя : 2РМД.

• Размер корпуса : 39.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 22.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт : 8 А.

• Суммарная максимальная токовая нагрузка : 146 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных условиях.

Механические и климатические характеристики

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Рабочая температура : От -60° С до +100° С.

• Относительная влажность : До 98% при +25° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц.

Применение

Эта вилка используется в различных электронных и электрических устройствах, где требуется надежное и прочное соединение. Она подходит для внутреннего монтажа и может выдерживать различные климатические условия, включая повышенную влажность и низкие температуры.
