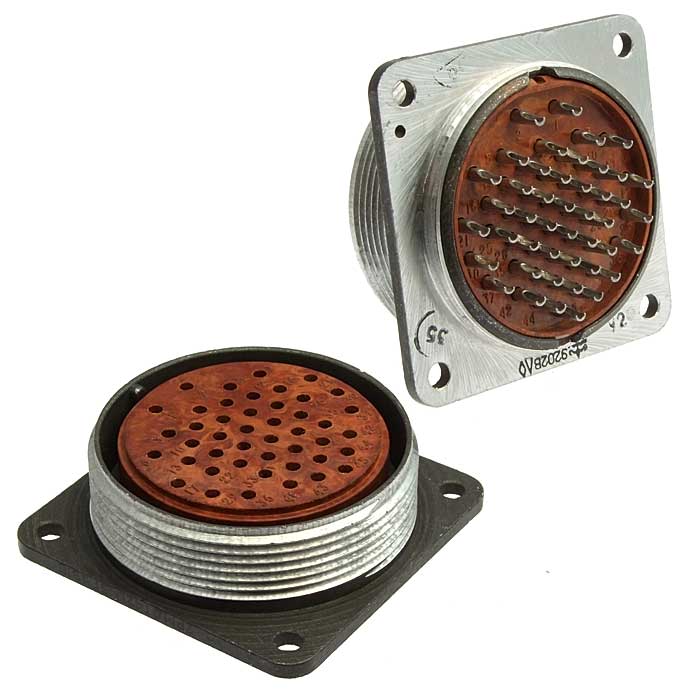

2РМД42Б45Г5В1

Разъем 2РМД42Б45Г5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока. Он имеет блочный корпус и используется для внутреннего монтажа в радиоэлектронной аппаратуре.

Основные характеристики:

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : Г — розетка.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°С.

Технические параметры:

• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Токовая нагрузка : до 50 А.

• Рабочая температура : от -60 до +100°С.

• Сопротивление изоляции : не менее 1000 МОм.

• Количество сочленений : до 500 раз.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Применение:

Разъемы серии 2РМД используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Они могут быть установлены на приборные панели и могут работать с экранированными или неэкранированными кабелями. Соединение выполняется с помощью резьбовой фиксации.
