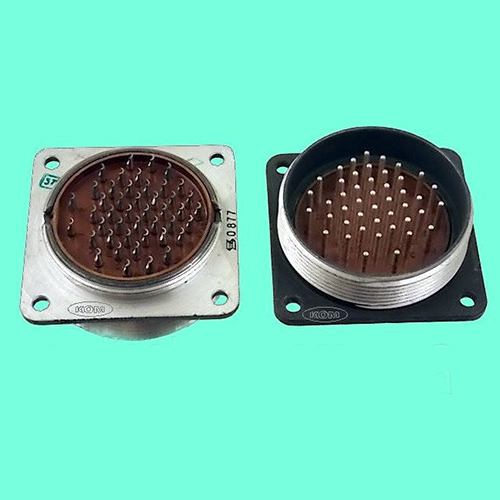

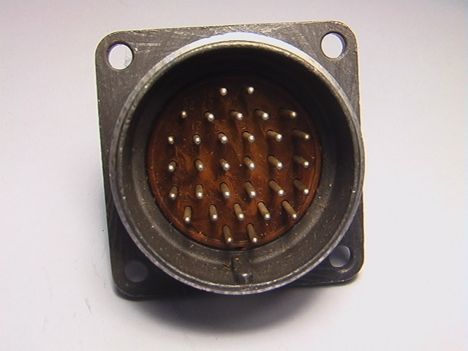

2РМД42Б45Ш5В1

Разъем 2РМД42Б45Ш5В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от источника).

Основные характеристики:

• Тип соединителя : 2РМД.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : 5 (?1,5 мм).

• Покрытие контактов : Серебро (В).

• Максимально допустимая температура окружающей среды : 100°С.

Технические параметры:

• Максимальное рабочее напряжение : 560 В.

• Ток на одиночный контакт : 4 А.

• Суммарный ток : 190 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений/расчленений : 500.

• Интервал рабочих температур : От -60 до +100°С.

• Срок сохраняемости : 25 лет.

Применение:

Разъемы серии 2РМД используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они могут быть как блочными (приборными), так и кабельными.

Монтаж и сочленение:

• Метод монтажа : Обжимка или объемный монтаж.

• Сочленение : Резьбовое.
