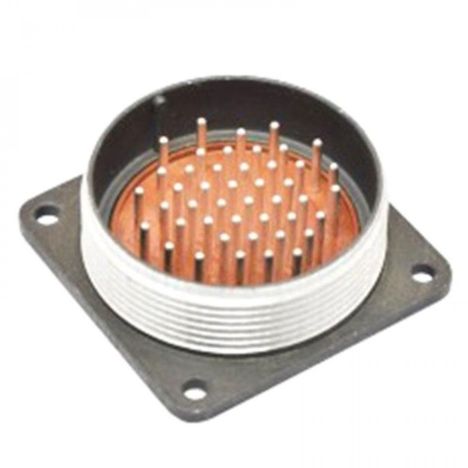

Соединитель 2РМД42Б45Ш5В1В представляет собой вилку блочного типа, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер : 42.

• Тип корпуса : Блочный (Б).

• Количество контактов : 45.

• Тип контактов : Вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С (1).

• Климатическое исполнение : Всеклиматическое В2.1, также доступно исполнение УХЛ2.1 (умеренный и холодный климат).

Электрические характеристики :

• Токовая нагрузка : На одиночный контакт — 5 А, максимальная суммарная на соединитель — 187 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В и 2300 В, при пониженном давлении — 350 В и 450 В.

Механические и эксплуатационные характеристики :

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диапазон рабочих температур : От -60° С до +100° С.

• Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

Прочие характеристики :

• Минимальная наработка : 1000 часов при 500 циклах сочленения-расчленения.

• Срок сохраняемости : Не менее 15 лет.
