2РМД42БПН45Ш5В1

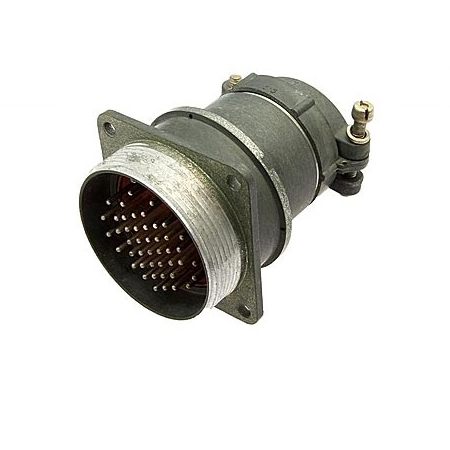

Соединитель 2РМД42БПН45Ш5В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов. Он широко используется в радиоэлектронной и радиотехнической аппаратуре, а также в различных электро- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ (по ГОСТ 15150-69).

• Условный размер корпуса : 42.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 45.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты ? 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение и особенности

• Применение : Используется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения.

• Сочленение : Резьбовое.

• Монтаж : Объемный, с возможностью обжимки.

• Рабочие условия : Температура окружающей среды от -60 до +100°C.

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на контакт : 5 А.

• Сопротивление электрического контакта : Зависит от диаметра контакта (например, для ? 1,5 мм — не более 2,5 мОм).

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

Соединители типа 2РМД состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Они предназначены для работы с экранированными или неэкранированными кабелями.
