2РМД42К45Г5В1

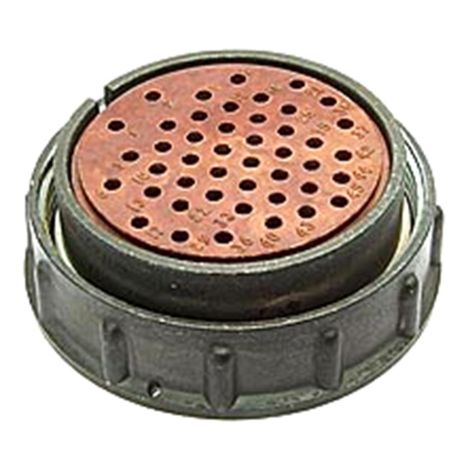

Соединитель 2РМД42К45Г5В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В . Он используется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Основные характеристики:

• Тип соединителя: 2РМД

• Условный размер корпуса: 42

• Вид корпуса: Кабельный (К)

• Вид патрубка: Прямой (П)

• Вид гайки патрубка: Для неэкранированного кабеля (Н)

• Количество контактов: 45

• Часть соединителя: Розетка (Г)

• Сочетание контактов: Все контакты диаметром 1,5 мм (?1,5 мм)

• Покрытие контактов: Серебро (В)

• Теплостойкость: До 100°С.

Технические параметры:

• Максимальная токовая нагрузка на контакт: 5 А

• Максимальное рабочее напряжение: До 700 В

• Сопротивление электрического контакта: Не более 2,5 мОм для контактов ?1,5 мм

• Сопротивление изоляции: Не менее 5000 МОм

• Температура окружающей среды: От -60 до +100°С

• Срок сохраняемости: 15 лет.

Соединение осуществляется с помощью резьбового сочленения, а поляризация корпусов одношпоночная. Соединители могут быть использованы с экранированными или неэкранированными кабелями.
