2РМД42КУЭ45Ш5В1

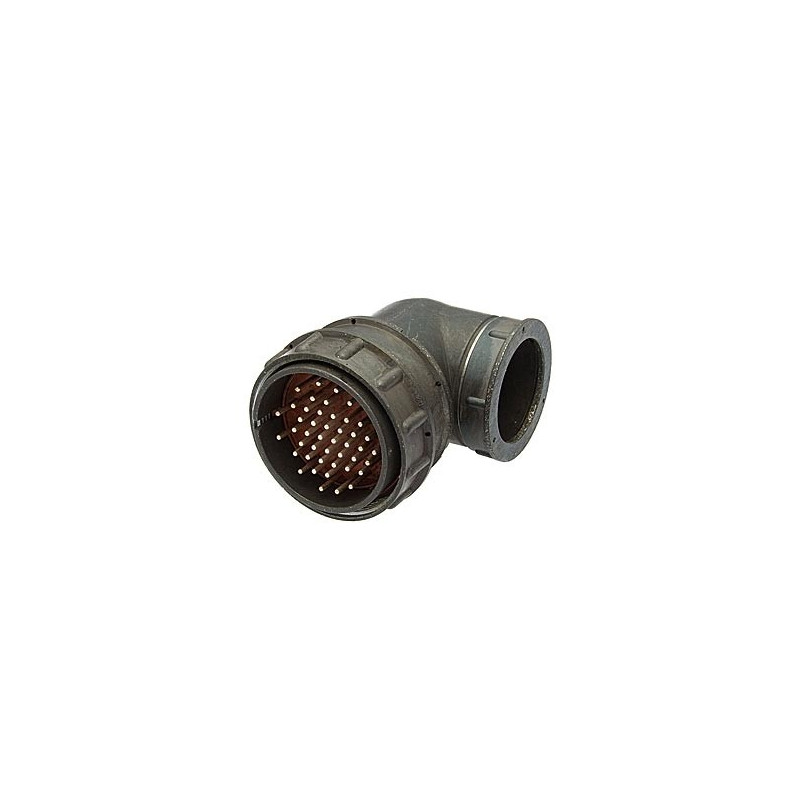

Соединитель 2РМД42КУЭ45Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он относится к серии 2РМД и состоит из двух частей: вилки и розетки.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 45.

• Часть соединителя : Вилка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 5 А.

• Максимальная общая токовая нагрузка : Не более 187 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : До 500 раз.

Применение:

Соединители серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут быть установлены с экранированными или неэкранированными кабелями, что требует соответствующей концевой гайки патрубка. Подсоединение проводов к контактам осуществляется методом пайки.
