2РМД45Б50Г8В1Б

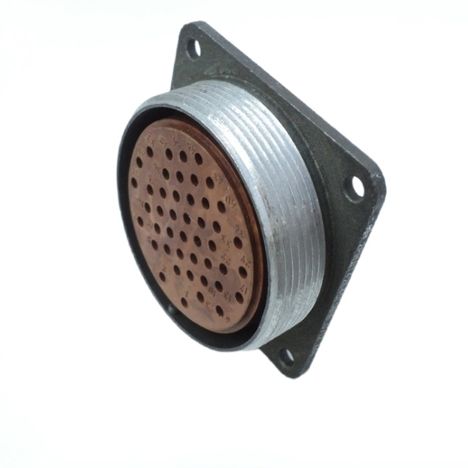

Разъем 2РМД45Б50Г8В1Б представляет собой цилиндрический, низкочастотный, негерметичный электрический соединитель, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический, низкочастотный, негерметичный.

• Условный размер корпуса : 45.

• Корпус : Б — блочный, крепящийся на панель.

• Количество контактов : 50.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 8 — контакты диаметром 1,5 мм и 2 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 100 °С.

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1,5 мм: 5 А.

  • Для контактов диаметром 2 мм: 7,5 А.

• Общая максимальная токовая нагрузка : до 260 А.

• Сопротивление изоляции : не менее 1000 МОм.

• Рабочая температура : от -60 до +100 °С.

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Применение

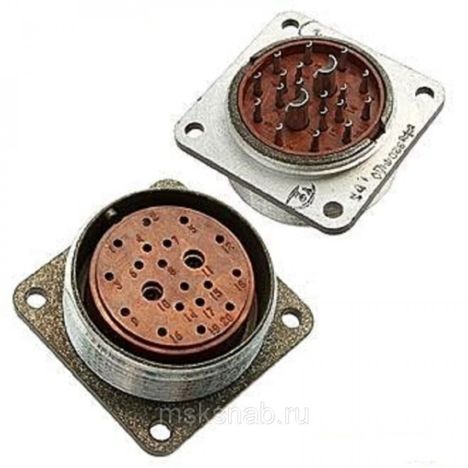

Разъемы серии 2РМД используются для ручного соединения цепей с нагрузкой до 260 А и 700 В. Они подходят для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Обычно ответной частью для блочной розетки является кабельная вилка.

Эти разъемы изготавливаются из специального сплава алюминия АЛ-11, а изолятор выполнен из пресс-материала АГ-4. Разъемы серии 2РМД могут иметь различные модификации корпуса и головки, что позволяет их использовать в различных условиях.
