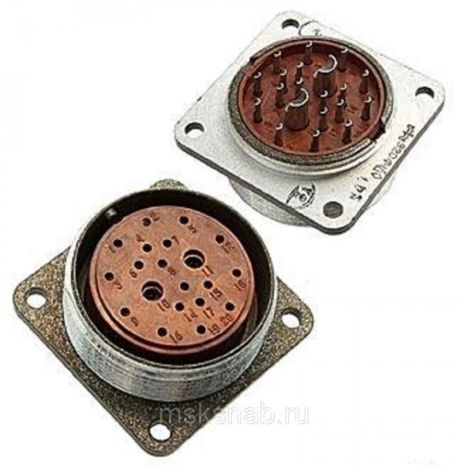

2РМД45Б50Г8В1В

2РМД45Б50Г8В1В — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики:

• Тип соединителя : 2РМД.

• Условный размер : 45.

• Тип корпуса : Блочный (Б).

• Количество контактов : 50.

• Тип соединения : Розетка (Г).

• Сочетание контактов : Диаметр 1,5 мм и 2 мм (8).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С (1).

• Климатическое исполнение : Всеклиматическое В2.1, также доступно исполнение УХЛ2.1 (умеренный и холодный климат).

Электрические характеристики:

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1,5 мм: 5 А.

  • Диаметр 2 мм: 7,5 А.

• Максимальная суммарная нагрузка : 260 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

Механические и эксплуатационные характеристики:

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Габаритные размеры : 52?52?27 мм.

• Масса : Не более 92 г.

• Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.

• Срок сохраняемости : 15 лет при ?=99,5%.

• Условия эксплуатации :

  • Температура: от -60° С до +100° С.

  • Смена температур: от -60° С до +180° С.

  • Повышенная влажность: до 98%.

  • Атмосферное давление: от 133,32·10^-12 Па до 506 кПа .
