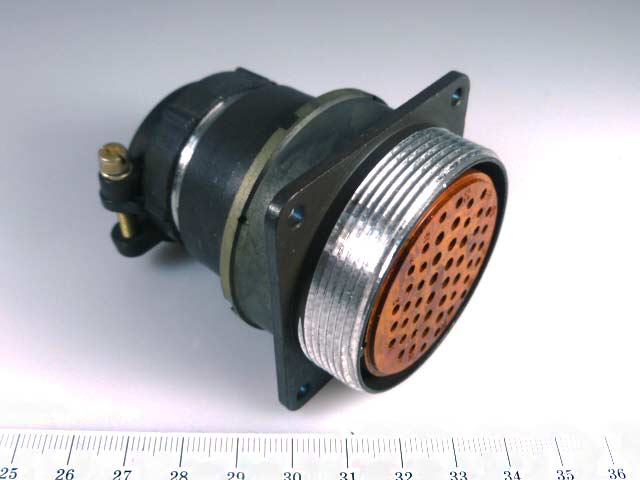

2РМД45БПН50Г8В1

Разъем 2РМД45БПН50Г8В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 или 700 В в зависимости от конкретных условий эксплуатации.

Основные характеристики:

• Тип соединителя : 2РМД.

• Условный размер корпуса : 45 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Розетка.

• Обозначение сочетания контактов : 8.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение и особенности:

• Применение : Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

• Климатическое исполнение : УХЛ по ГОСТ 15150-69.

• Рабочие температуры : От -60 до +100°С.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : До 500 раз.

Структура и совместимость:

• Состоит из двух частей : Розетки и вилки, которые могут быть как блочными, так и кабельными.

• Соединение : Выполняется только между кабельным и блочным разъемом.
