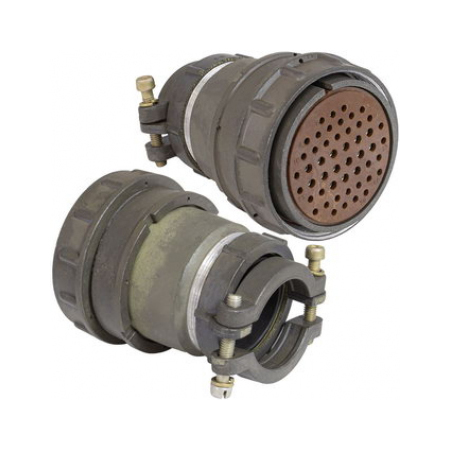

2РМД45КПН50Г8В1

Соединитель 2РМД45КПН50Г8В1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В (в зависимости от конкретных условий эксплуатации) или 560 В.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный.

• Условный размер корпуса : 45.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 8 — контакты ? 1,5 мм и ? 2,0 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°С.

Применение и особенности

• Метод монтажа : Обжимка.

• Сочленение : Резьбовое.

• Климатическое исполнение : УХЛ.

• Рабочая температура : от -60 до +100°C.

• Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.

• Срок сохраняемости : 15 лет.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая надежное соединение электрических цепей в различных условиях эксплуатации.
