2РМДТ18Б4Г5А1В

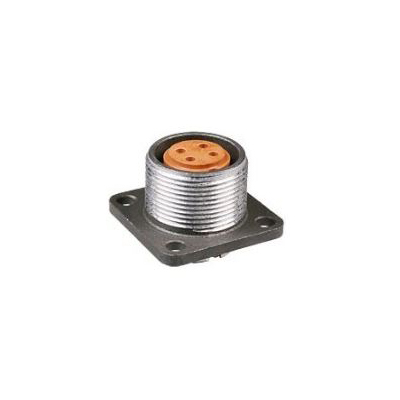

2РМДТ18Б4Г5А1В — это тип электрического соединителя, принадлежащий к серии 2РМДТ. Он представляет собой блочную розетку, предназначенную для ручного соединения цилиндрических низкочастотных разъемов. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : 2РМДТ — электрический низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 18 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 4.

• Часть соединителя : Г — розетка.

• Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : А — золото.

• Теплостойкость : 1 — до +100° С.

• Климатическое исполнение : В — всеклиматическое, категория размещения 2.1.

Технические параметры

• Максимальное рабочее напряжение : до 560 В.

• Токовая нагрузка :

  • На одиночный контакт: до 15 А.

  • Максимальная суммарная на соединитель: до 50 А.

• Максимальное испытательное напряжение : до 1850 В в нормальных климатических условиях.

• Сопротивление контактов : не более 2,5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм (или 1000 МОм по другим источникам).

• Усилие расчленения соединителей : не более 34,7 Н.

• Минимальная наработка : от 1000 до 5000 часов в зависимости от источника.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : до 15 лет при ?=99,5% или до 25 лет по другим данным.

Условия эксплуатации

• Температура среды : от -60° С до +100° С.

• Смена температур : от -60° С до +250° С.

• Относительная влажность : до 98% при +35° С.

• Рабочее давление : от атмосферного пониженного (10^-12 мм рт. ст.) до повышенного (5 кгс/см?).

• Допустимая вибрация : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : до 5000 м/с? для одиночного действия.

Этот соединитель предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Сочленение соединителей осуществляется с помощью резьбы, а поляризация корпусов — одношпоночная.
