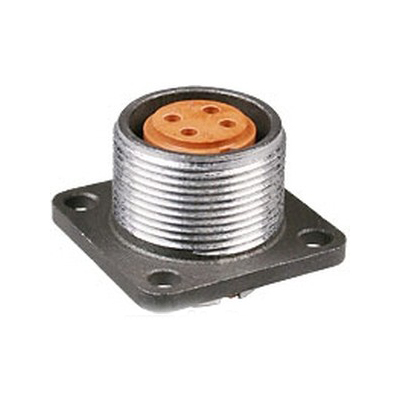

Разъем 2РМДТ18Б4Г5В1В — это 4-контактная негерметичная приборная розетка серии 2РМДТ. Она предназначена для соединения длинных электрических цепей и используется в радиоэлектронной и радиотехнической аппаратуре. Розетка имеет блочный корпус с посадочным диаметром 18 мм и обеспечивает соединение четырех извлекаемых контактов диаметром 1,5 мм.

Технические характеристики

• Количество контактов: 4.

• Диаметр контактов: 1,5 мм.

• Максимальная токовая нагрузка на контакт: 15 А.

• Общая максимальная токовая нагрузка: до 50 А.

• Максимальное рабочее напряжение: до 560 В.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 1000 МОм (в нормальных условиях).

• Температура окружающей среды: от -60°C до +100°C.

• Смена температур: от -60°C до +150°C.

• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Механический удар: одиночный до 5000 м/с? (500 g), многократный до 1000 м/с? (100 g).

Применение и особенности

• Материал корпуса: алюминиевый сплав АЛ-11.

• Материал изоляторов: прессматериал АГ-4.

• Покрытие контактов: серебро.

• Метод монтажа: обжимка или навесной.

• Сочленение: резьбовое с одношпоночной поляризацией.

Этот разъем используется в различных электронных устройствах, где требуется надежное и прочное соединение, способное выдерживать различные механические и климатические нагрузки.
