2РМДТ18БПЭ4Ш5В1В

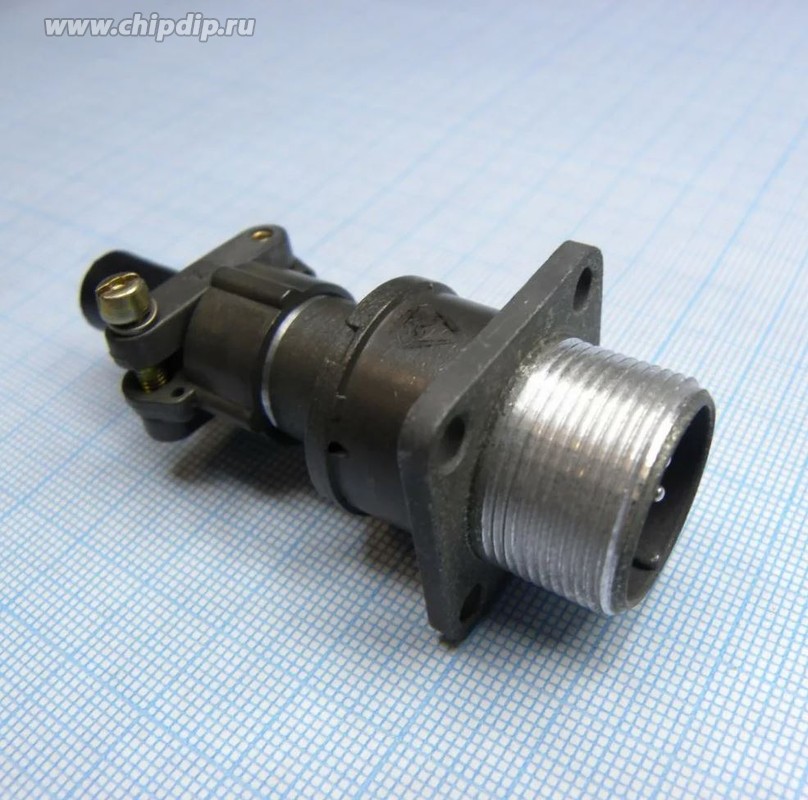

Разъем 2РМДТ18БПЭ4Ш5В1В представляет собой блочную вилку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Он относится к серии цилиндрических низкочастотных разъемов и имеет несколько ключевых характеристик:

Основные характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Корпус : Блочный с прямым патрубком.

• Количество контактов : 4.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка от 27 А до 260 А.

Применение

Разъемы серии 2РМДТ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.

Условия эксплуатации

• Температурный диапазон : От -60°C до 100°C.

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.

Технические параметры

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500.
